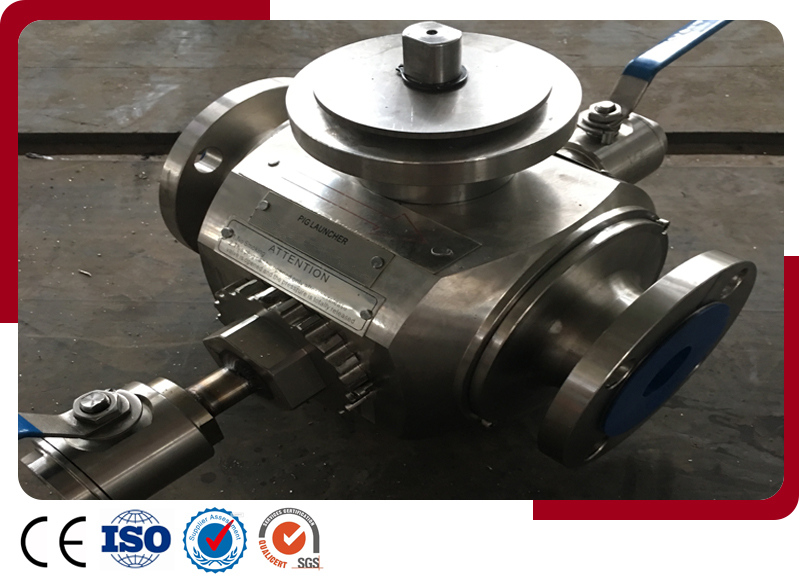

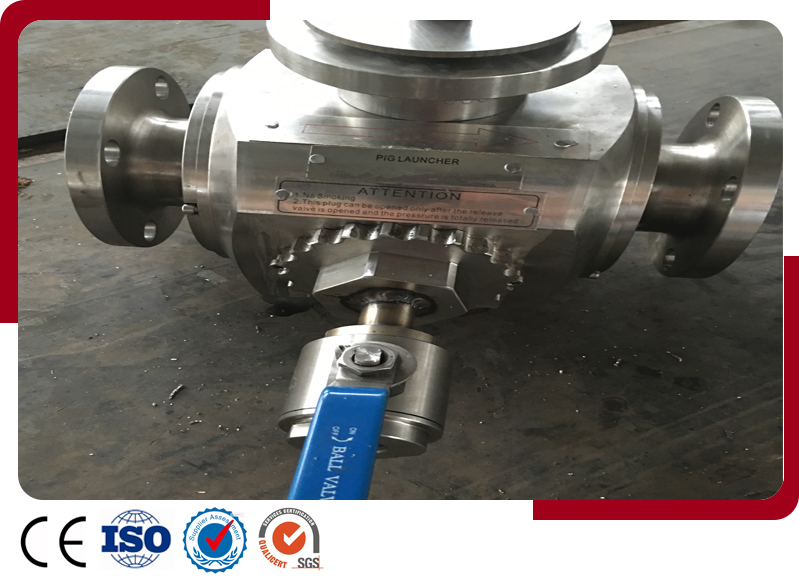

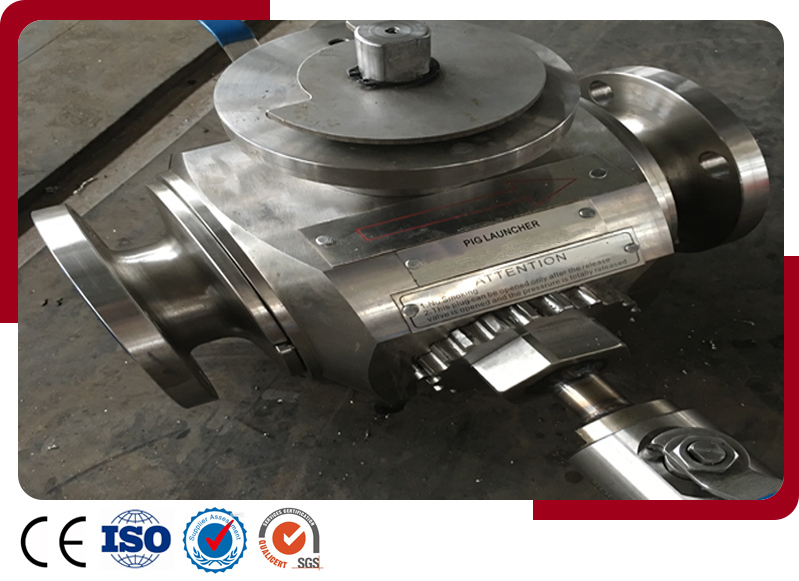

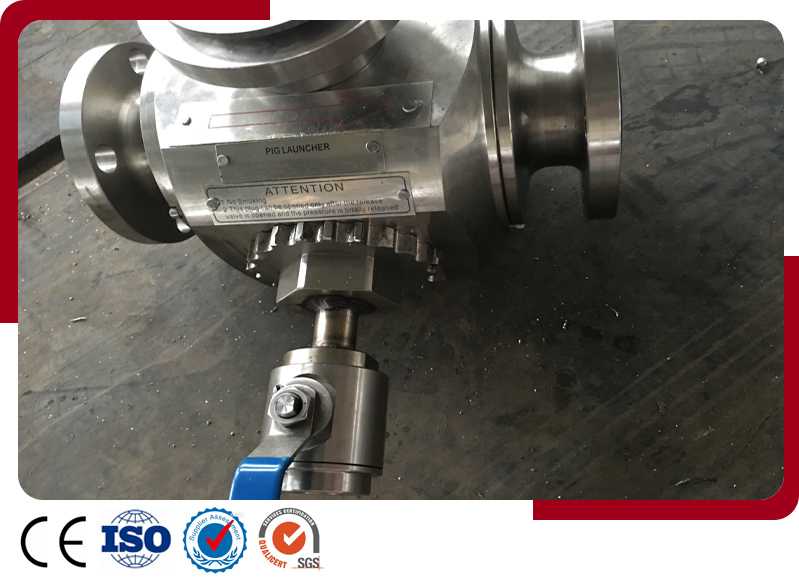

清管阀（亦称PIG阀）

清管阀是一种作为清管器（清管球、皮碗清管器、泡沫清管器等）发射或接收装置的新型阀门，

它同时也具有通用两位式截断球阀的功能。

它广泛应用于石油、化工、燃气、输水、印染、食品等领域，是对管道进行施工、清洁、保养维护、检测及管理必不可少的专用设备，使用清管阀并配合相应的清管器，可以更轻松地完成管道清洁、排空、隔离和按序输送介质等工作。清管阀能够完全替代传统使用的以清管器收发筒为核心的复杂的清管器发射、接受装置。

设计:

工业标准: API 6D, ASME B16.34 和 API 598

尺寸范围: 3”及以上

压力等级: ASME 150—2500 和 API 2000—5000

温度范围: -50 to 400 ℉

材料: LF2, 316 不锈钢, 及其它合金钢

密封件: HSN, HNBR, James Walker, Viton, Teflon, Devlon ,Peek 或 其它可订购材料

主要特点:

可带常闭型旁通阀。

固定球结构，有利于减少扭矩及阀杆载荷。

大轴承结构有利于光滑平稳的操作。

具有进口密封，出口自动腔体泄放功能。

双阻塞泄放功能。

配备带埋入式止回阀的大圆头注油器。

在紧急情况下可注入密封胶，对阀座进行强制密封。

清管器压盖带排放及压力释放安全孔。

2”—6”阀门带限位板，可在启闭位置锁定。

6”及以上阀体带平衡阀。

预置驱动装置平台。

适用于长型子弹式及球形清管器。
