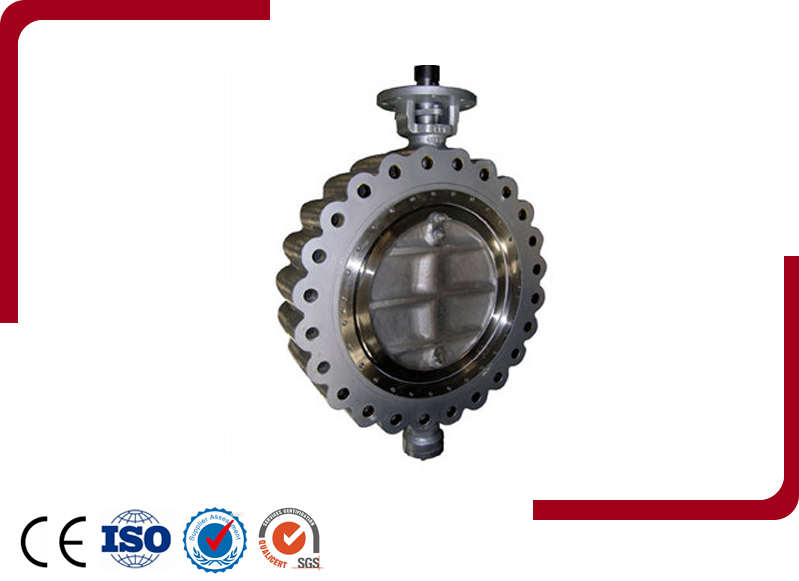

三偏心蝶阀

主要特点

三偏心密封蝶阀,当阀门处于全开状态时,蝶板密封面会全部偏离开阀座密封面｡当蝶板从0开到90度时,蝶板密封面逐渐离开阀座密封面,阀门开启｡当蝶板从90开到0度时,蝶板密封面逐渐接近阀座密封面,然后压紧,阀门关闭｡

主要参数

设计和制造：API 609,GB/T 12238

结构长度尺寸：API609,ISO5752,ASME B16.10,GB/T 12221

法兰连接尺寸：ASME B16.5,ASME B16.47,GB/T 9113,JB/T 79

检验和试验：API 598,JB/T 9092,GB/T 13927

温度压力等级：API 609,ASME B16.34,GB/T 12224

产品范围

体材料:铸钢,不锈钢,蒙乃尔

口径:2"~120”(DN50~DN3000)

连接方式:双法兰,对夹,凸耳等

压力范围:Class150~600(PN16~PN100)

工作温度:-46℃ ~ +550℃

操作方式:手柄,蜗轮,电动执行器等
