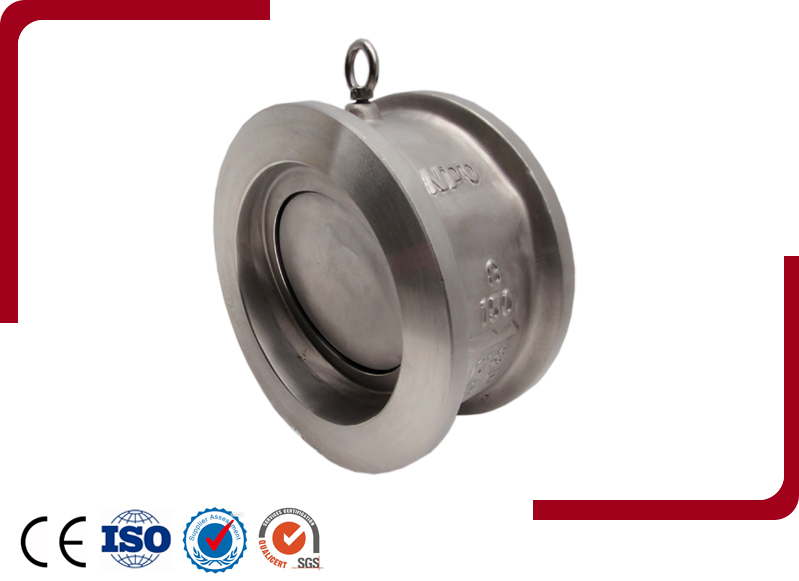

斜盘式止回阀(短系列)

结构特点

结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20

阀瓣关闭快速，水锤压力小

水平管道或垂直管道均可使用，安装方便

流道通畅、流体阻力小

动作灵敏、密封性能好

阀瓣行程短、关闭冲击力小

整体结构、简单紧凑、造型美观

使用寿命长、可靠性高

主要参数

设计和制造：API 594,API 6D,JB/T8937

结构长度：API 594,API 6D,DIN3202,JB/T8937

压力-温度等级：ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
试验与检验：API598,JB/T9092;
配件法兰：JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,

ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.

产品范围

体材料:碳钢,不锈钢,合金钢,铝青铜

口径:2"~24"(DN50~DN600)

连接方式:RF,RTJ，BW

压力范围:Class150~ 900(PN16~PN150)

工作温度:-196℃~+560℃
