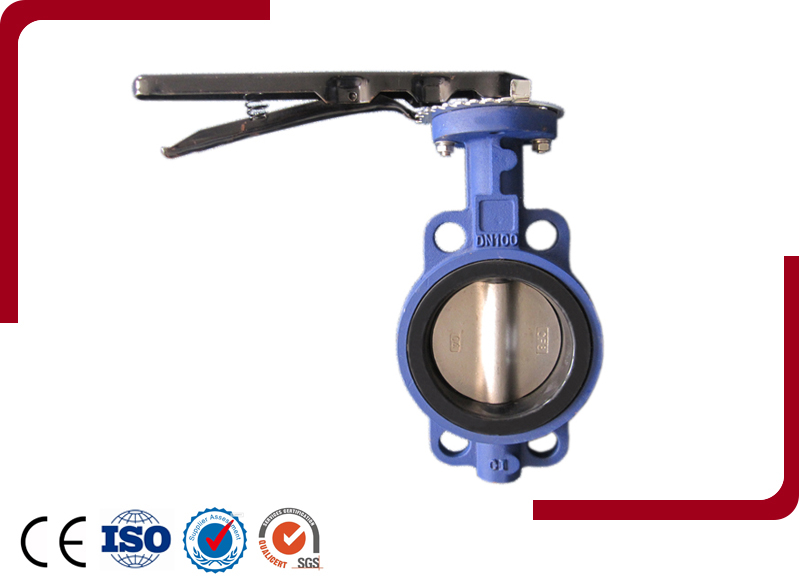

中线密封蝶阀

主要特点

蝶板的转向中心正处于阀体和蝶板密封区的中心线上｡

在关闭时,蝶板的外切密封面会将合成橡胶阀座挤压出去,在阀座上产生弹性变形,从面确保蝶阀的密封性

主要参数

设计和制造：API 609, MSS SP-67, GB/T 12238

结构长度尺寸：API609,GB/T 12224

法兰连接尺寸：ASME B16.1,ASME B16.5,ASME B16.47,BS4504,GB/T 9113,JB/T 79

检验和试验：API 598,JB/T 9092,GB/T 13927

温度压力等级：API 609,GB/T 12224

产品范围

体材料:铸铁,球铁

口径:2"~48"(DN50~DN1200)

连接方式:对夹,凸耳等

压力范围:Class150~300(PN16~PN50)

工作温度:-10℃~+120℃

操作方式:手柄,蜗轮,电动执行器等
